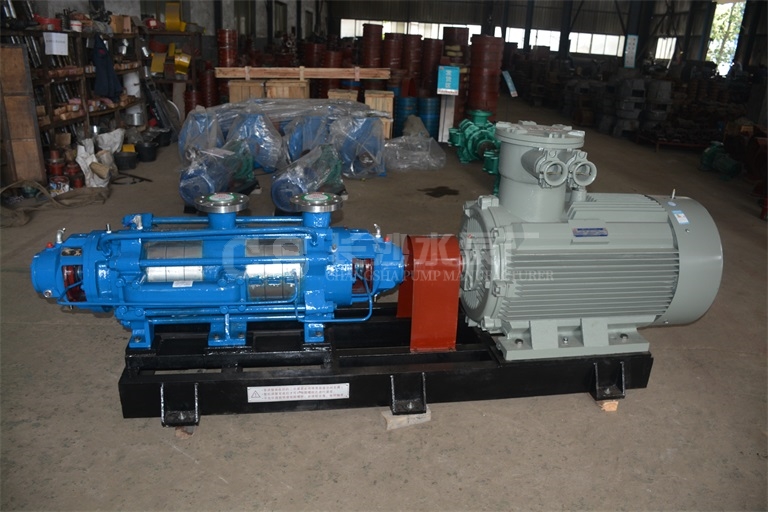

ZPDX型自平衡多級離心化工泵概述：

　　ZPDX型自平衡多級離心化工泵是借鑒國內外相關多級化工流程泵的最新科技成果，獨立開發成功的高新科技產品。該型泵符合API610《石油、重化學和天然氣工業用離心泵》(第八版)、GB3215-82《煉廠、化工及石油化工流程用離心泵通用技術條件》等標準。該產品集國內外同類產品的優點，葉輪與泵體采用獨特的水力設計方法。設計合理、結構緊奏、高度模塊化、性能優良、高效、汽蝕余量低、噪音小、維修方便等特點，是理想的鹽水泵和氨水泵。

ZPDX型自平衡多級離心化工泵優勢：
       ZPDX型自平衡多級離心化工泵將傳統多級離心泵的結構形式進行了創新，取消了普通多級泵的軸向力平衡裝置，而利用對稱布置的葉輪轉子部件作用力的相互抵消來平衡軸向力，有效解決了軸向竄動，運行時不會產生由平衡盤的圓盤摩擦和回流造成的效率損失，效率比同類別普通多級泵提高了3-12%，同時徹底解決因平衡裝置失效而導致平衡盤和平衡盤座的磨損或轉子咬死等各種故障，大大延長泵的使用壽命。經過多年的用戶使用情況證明，我公司生產的自平衡多級泵相比傳統多級泵的可靠性和效率大大提高，無故障運行時間也提高了3倍以上，有效延長了使用壽命，不僅直接為用戶節約了生產成本，同時也使運維成本大大降低。

ZPDX型自平衡多級離心化工泵主要用途：

　　ZPDX型小流量多級離心化工泵主要用于化工、石油、輕工、冶金、制藥、造紙、電力、環境保護等行業。可輸送低溫或高溫液體、中性或有腐蝕性液體、清潔或含有固體顆粒的液體。

ZPDX型多級自平衡化工流程泵主要性能參數范圍及規格型號：

　　主要性能參數范圍: Q=1.2～10m3/h，H=180～410m，n=2900r/min 電機功率：11～45KW， 輸送介質溫度：-130～+260℃，介質顆粒：直徑一般小于0.8mm

　　規格型號(總共15個泵):

　　ZDX1.6-200 ZDX1.6-250 ZDX1.6-300 ZDX1.6-350 ZDX1.6-400

　　ZDX3.2-200 ZDX3.2-250 ZDX3.2-300 ZDX3.2-350 ZDX3.2-400

　　ZDX6.3-200 ZDX6.3-250 ZDX6.3-300 ZDX6.3-350 ZDX6.3-400

ZPDX型自平衡多級離心化工泵結構特征：

　　葉輪：加大流量設計，效率高，汽蝕余量低。

　　葉輪布置：葉輪背對背布置，前后用連通管連接，偶數級時軸向力在理論上為零，奇數級時后末級葉輪開有平衡孔來平衡最后一級葉輪產生的軸向力，無普通多級泵平衡機構帶來的麻煩，導葉結構不產生徑向力。

　　滑動軸承：設置在背對背葉輪的中部，采用YG6/YG6的硬質合金，有壓介質自潤滑及支撐，整個軸系共有三點支撐，安全可靠。

　　泵蓋設計有水冷卻腔，以使用于高溫介質的輸送。

　　軸承支架部件系借用國外通用結構，剛性好，并設計有散熱片，高溫介質輸送時可以裝配水冷波紋管，軸承采用成對安裝的角接觸球軸承及圓柱滾柱軸承組合結構，并用稀油潤滑，配置恒位油杯。

　　ZPDX型小流量多級離心化工泵的動密封可以安裝單端面、串聯、雙端面三種不同形式的集裝式機械密封，與輔助密封系統相結合可以滿足各種使用要求，而且僅有一個密封點，克服了普通多級離心泵有兩個密封點的弊端。

　　ZPDX型小流量多級離心化工泵為端進頂出式底腳支撐結構，材質一般為304、304L、316、316L。

ZPDX型自平衡多級離心化工泵經濟效益分析：

　　ZPDX型小流量多級離心化工泵系高度模塊化高新技術產品，在小流量高揚程參數內屬于高新技術節能產品(比國內普通小流量化工流程泵效率高2-3%)，具有獨立知識產權。

　　ZPDX型小流量多級離心化工泵性能范圍涵蓋了國內外小參數飛濺潤滑臥式高速離心泵及小型往復泵性能范圍，較高速泵、往復泵節能效果顯著，具有極強的市場生命力和極大的經濟效益及社會效益。
