首先我們要了解一下水泵機封沖洗輔助設備，包括：密封冷卻器、旋液分離器、封液罐、儀表等.
常見水泵機械密封常用的沖洗方案如下：
1、PLAN 01，自沖洗，內循環，配置有機封；2、PLAN 02，無沖洗，內循環，配置有機封；
3、PLAN 11，泵出口接水沖洗，自循環，配置有機封、流量控制板；
4、PLAN 13，泵進口接水沖洗，自循環，配置有機封、流量控制板；
5、PLAN 14=PLAN11+PLAN13，泵出口接水進機封沖洗，從機封出口回到泵進口，配置有機封、2個流量控制板；
6、PLAN 21，外接冷卻水，泵出口取水進換熱器。配置有機封、流量控制板、換熱器、溫度表、球閥等；
7、PLAN 23，泵的密封腔出循環冷卻液進換熱器，配置有機封、換熱器、溫度表、球閥等；

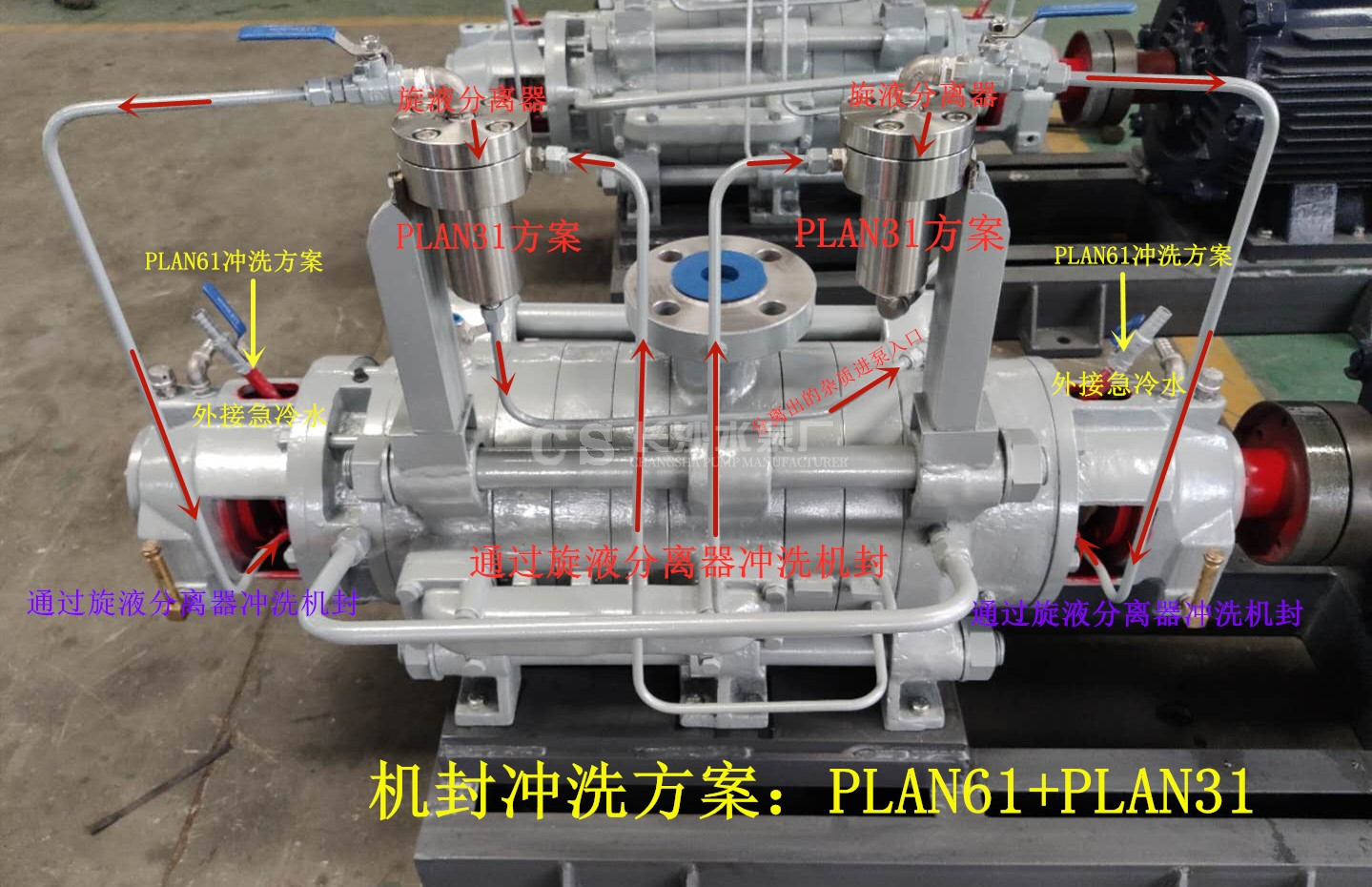

8、PLAN 31，泵出口取水進旋液分離器。液體進機封腔體，顆粒被送回泵進口。配置有機封、旋液分離器；
9、PLAN 32，配置有機封、溫度表、壓力表、流動指示器、球閥；
10、PLAN 41=PLAN21+PLAN31，配置有機封、溫度表、旋液分離器、球閥、換熱器；
11、PLAN 52，配置有機封、壓力表、高壓限壓開關、球閥、換熱器、高液位開關、低液位開關；
12、PLAN 53A，配置有機封（雙端面）、壓力表、高壓限壓開關、球閥、換熱器、高液位開關、低液位開關；
13、PLAN 53B，配置有機封（雙端面）、壓力表、溫度表、低壓限壓開關、球閥、蓄能器、風冷器、水冷器；
14、PLAN 53C，配置有機封（雙端面）、壓力表、溫度表、高位指示器，低液位開關、球閥、溢流閥、增壓罐；
15、PLAN 54，配置有機封（加壓雙端面）。
水泵機械密封API682標準沖洗方案：
PLAN11出口自沖洗：
水泵介質經水泵出口管道進入機械密封進行沖洗。PLAN11出口自沖洗適用情況：
1、介質無雜質顆粒，本身就很清潔；2、介質輸送溫度不高于110度；
3、水泵進出口之間的壓差不能超過10Bar，超過10Bar就需要設置節流閥。
PLAN13入口自沖洗：
水泵輸送的介質由水泵入口管道進入機械密封實現介質液體循環流動。PLAN13入口自沖洗適用情況：
1、水泵進出口壓差超過10Bar；2、輸送的是清潔無雜質顆粒介質；
3、介質溫度不能大于110℃；
